基础实验目录

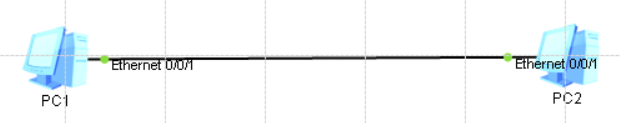

1.单机相连Pc
两台pc机，利用copper（双绞线）连接，pc1与pc2IP地址为：192.168.0.0/24 同网段下实现共享数据。

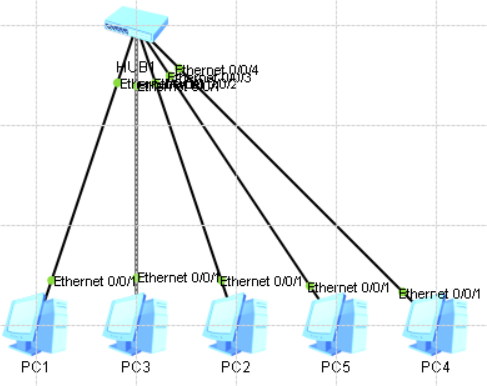

2.Hub集线器
多台pc机，利用copper（双绞线）连接，Hub（集线器）共享数据通讯。但当连接终端多，占用的流量越大；容易导致冲突、丢包、速率等问题。

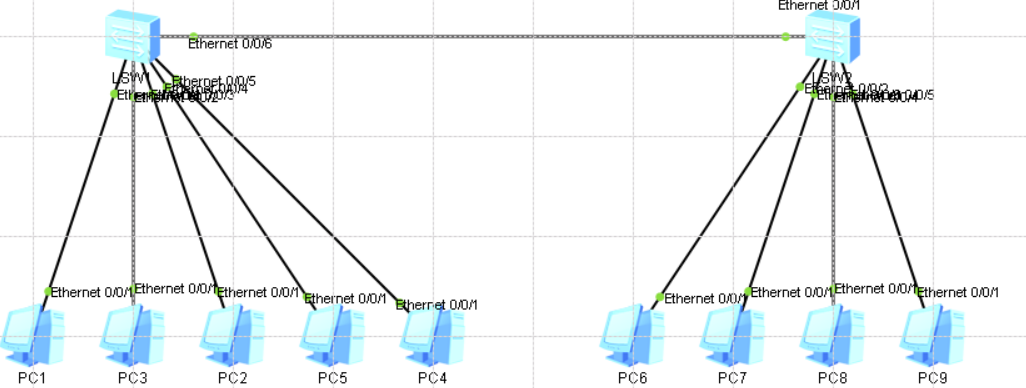

3. 二层交换机
多台不同地理范围pc机，利用copper（双绞线）连接。二层交换机和另一个二层交换机相连，实现同网段下两台二层交换机连接多台pc机。交换机实现了每个端口是一个冲突域，而交换机里有独属的MAC表来进行找寻目的地源。

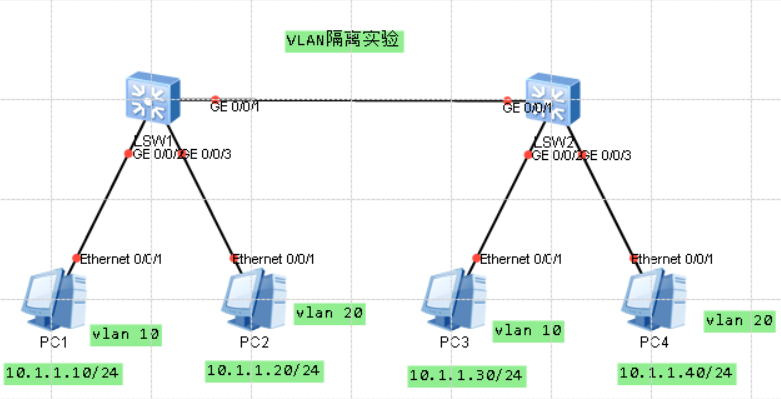

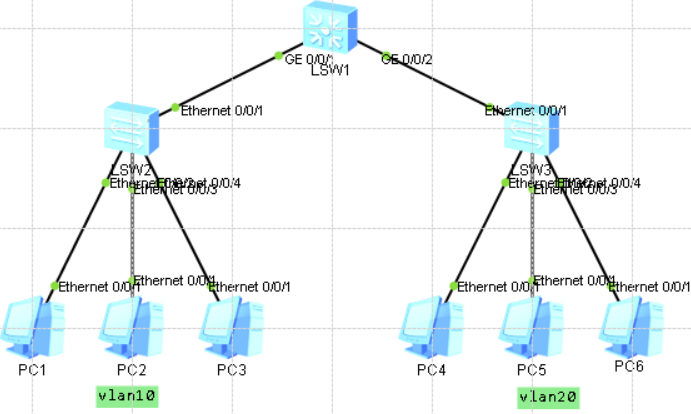

3.1二层交换机vlan隔离
对于vlan端口实现，本来使用二层交换机来实现隔离；而三层交换机相当于网络层处理不同vlan之间的连接。当在同网段之间，vlan划分10与20；只有相同的vlan怎么进行传输数据。实现了安全性、限制广播域、增强灵活性等。

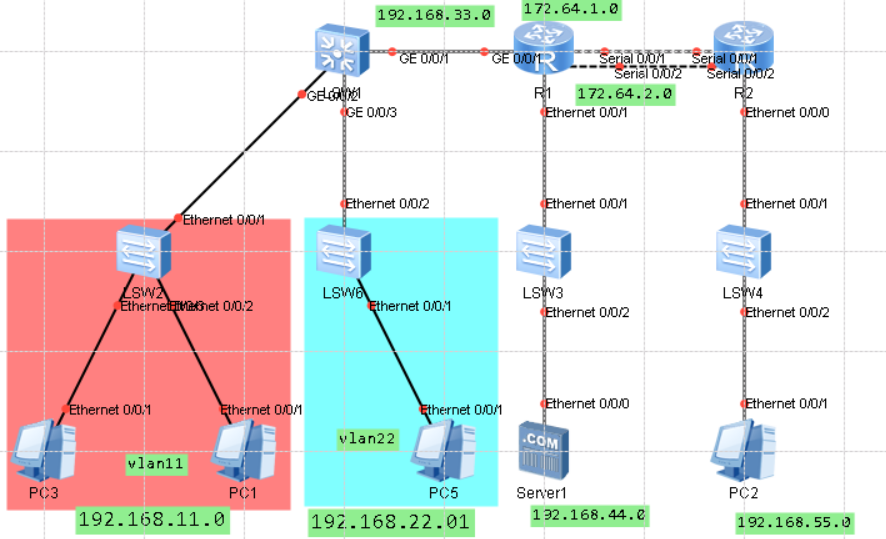

4.三层交换机
当lsw2和lsw3不属于同一个网段。就无法实现通讯。因需要网络层进行一个转发过程，实现不同网段进行传输数据。除了三层交换机也可以是路由器进行中转。

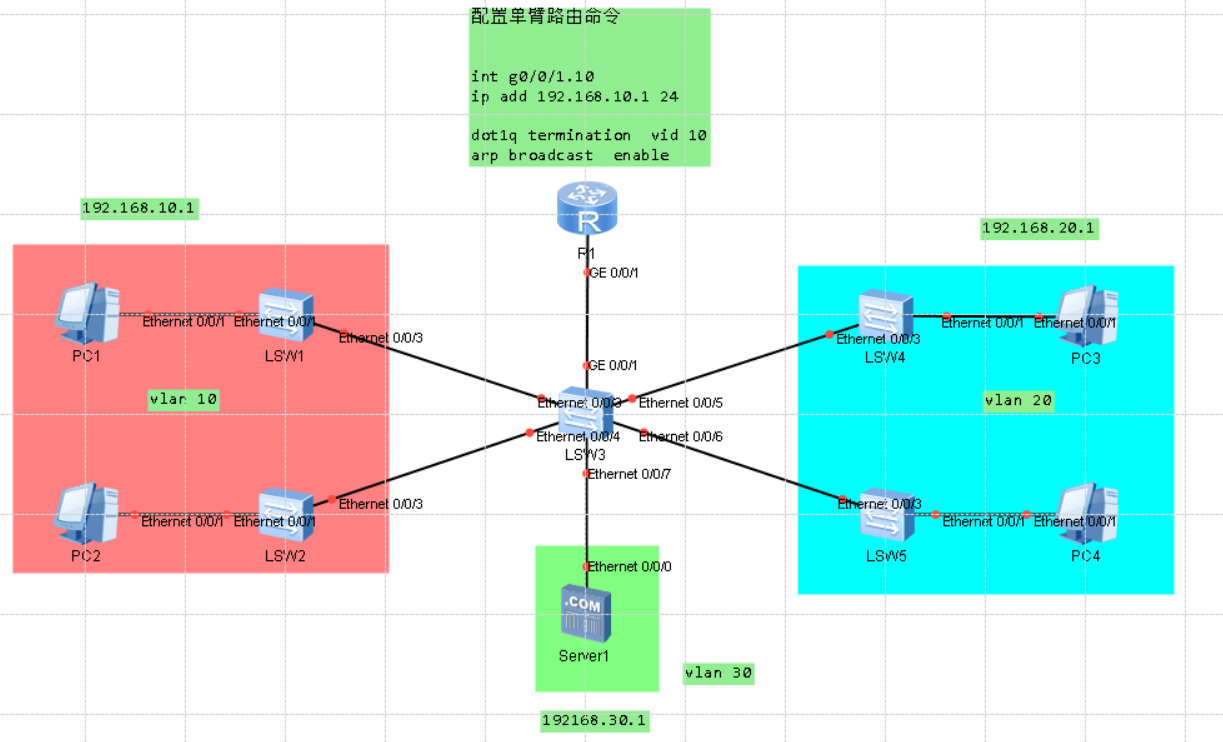

5.单臂路由
单臂路由实现了减少物理端口，配置的所属的逻辑端口；提高了不同的端口之间互相通信。单臂路由通过在单个物理接口上配置多个子接口，实现了多个VLAN之间的路由功能，节省了硬件资源并简化了网络配置。

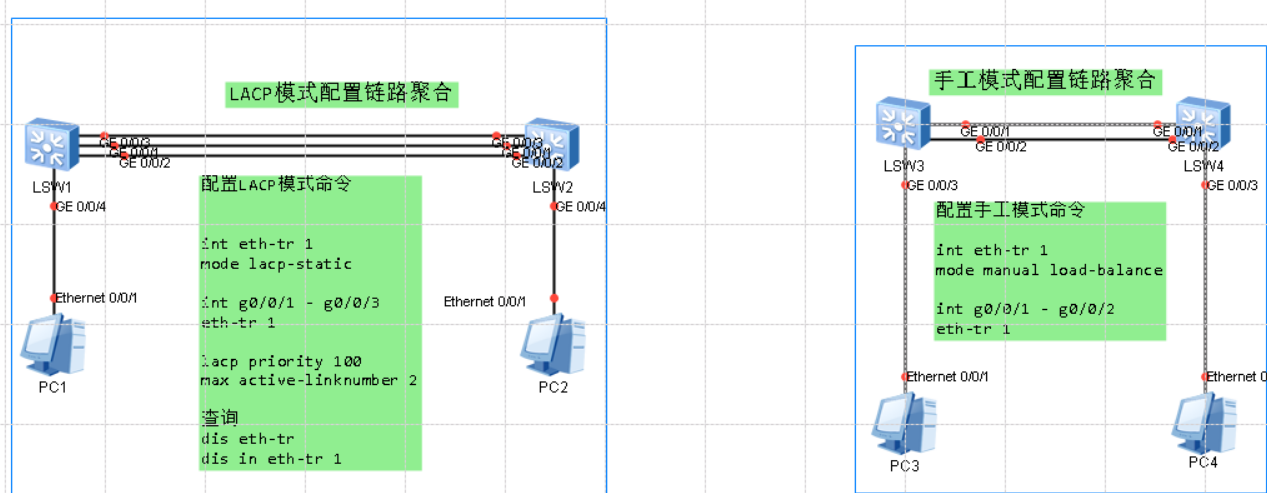

5.链路聚合手工和lacp模式
链路聚合，也称为以太网聚合或Eth-Trunk，是一种将多个物理接口捆绑为一个逻辑接口的技术，用于增加链路带宽、提高可靠性和实现负载分担。在配置链路聚合时，可以选择手工模式或LACP（链路聚合控制协议）模式。
手工模式下，如两台交换机无法lacp模式；将两台交换机多条链路传输数据，一条为备用。当某一条线路出现故障，将剩余活动的尽力传输过去。
lacp模式下，部分链路为活动链路，参与数据转发。如果活动链路故障，链路聚合组会自动选择非活动链路作为新的活动链路。LACP模式适用于两端设备都支持LACP协议的情况。

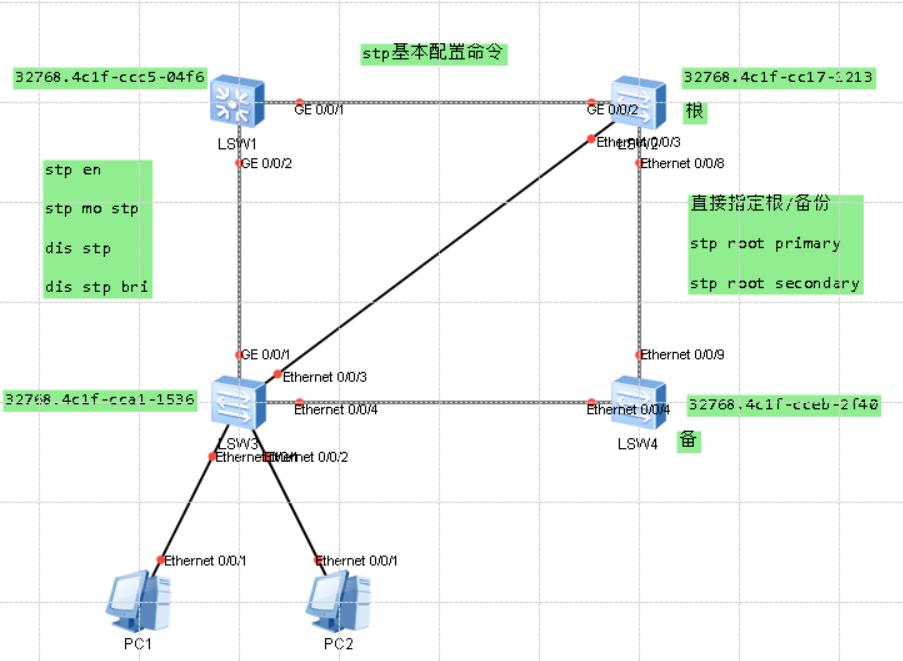

6.stp
STP（生成树协议）是用于局域网中消除环路的协议，其主要作用包括：1.逻辑上断开环路，防止广播风暴的产生。2.当线路故障，阻塞接口被激活，恢复通信，起备份线路的作用。
stp优先级是由小prior优先，0与4090为准一次往后。我们可将某个交换机为根（root），当出现故障时候由备份立即恢复通信状态。

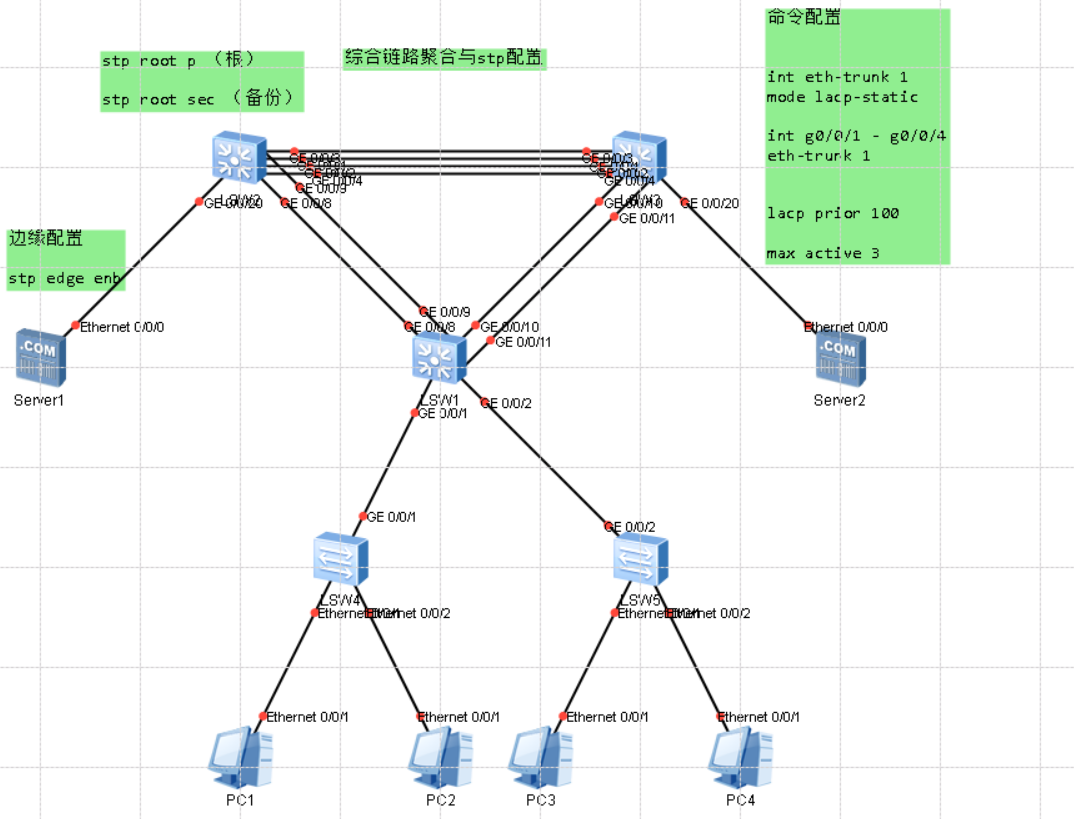

6.stp与链路聚合
链路聚合和STP的配置，以提高网络带宽和冗余，同时防止网络环路。
1.边缘配置：启用了STP边缘端口（strp edge enp），并列出了一些设备和接口（如Ethernet 0/0/0、CoM1、Server1）。
2.命令配置：配置了链路聚合（eth-trunk 1），使用LACP静态模式（mode lacp-static），并将多个接口（g0/0/1 - g0/0/4）加入聚合组。还设置了LACP优先级（lacp prior 100）和最大活动链路数（max active 3）。
3.连接器：列出了网络中的设备连接情况，包括SVM、多个Ethernet接口和PC设备（PC1-PC4）。
7.路由器
路由器（Router）是连接两个或多个网络的硬件设备，在网络间起网关的作用，是读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备。它能够理解不同的协议，例如某个局域网使用的以太网协议，因特网使用的TCP/IP协议。这样，路由器可以分析各种不同类型网络传来的数据包的目的地址，把非TCP/IP网络的地址转换成TCP/IP地址，或者反之；再根据选定的路由算法把各数据包按最佳路线传送到指定位置。所以路由器可以把非TCP/IP网络连接到因特网上。
7.1静态路由
静态路由，适应小型网络企业；当对于中大型企业网络会严重复杂配置，以及当出现网络拓扑发生变化会需要手动重新配置。静态配置由【目标地址 -----> 子网掩码 ----->下一条端口】

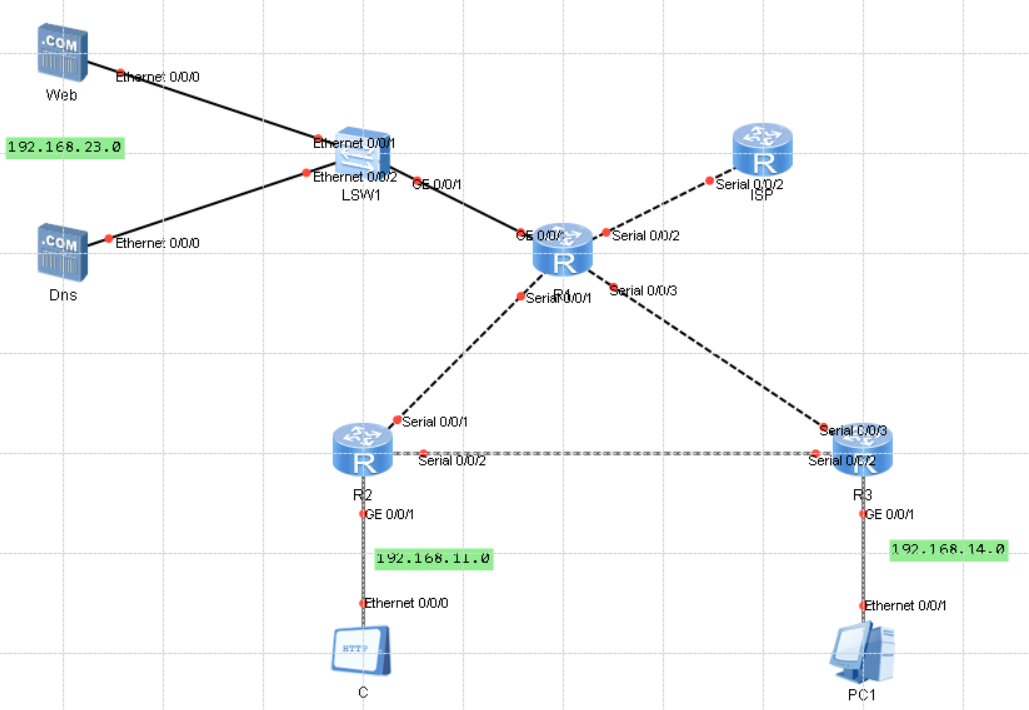

7.2动态路由
动态路由是与静态路由相对的一个概念，指路由器能够根据路由器之间的交换的特定路由信息自动地建立自己的路由表，并且能够根据链路和节点的变化适时地进行自动调整。当网络中节点或节点间的链路发生故障，或存在其它可用路由时，动态路由可以自行选择最佳的可用路由并继续转发报文。

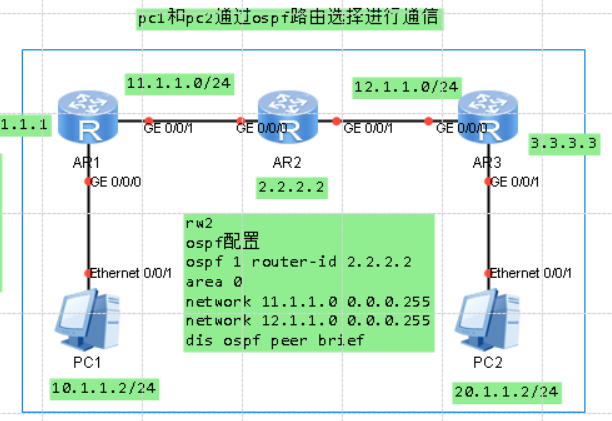

7.2.1 ospf配置
ospf路由选择常用在大型网络企业中，自动配置路由选择。将相邻的线路进行network配置。OSPF开放式最短路径优先(Open Shortest Path First)是LS链路状态(Link State)路由选择协议，隶属内部网关协议（IGP），度量标准是带宽和延迟。
7.2.2 rip配置
rip路由选择常用在小型网络企业中，跳数不能大于15，不然就会出现故障、找不到等多种问题。rip协议是距离矢量路由选择协议，它选择路由的度量标准是跳数，最大跳数是15跳，如果大于15跳，它就会丢弃数据包。
